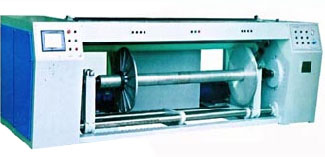

GA216新型玻璃纤维整经机

点击:1651  发布日期:2021年04月13日

射阳华力纺织机械有限公司是专业生产各类整经机及配套产品的高科技企业,GA216系列玻璃纤维整经机是我公司在详细研究了玻璃纤维原料特征和生产工艺的基础上研发而成,该机全电脑控制、性能优越,生产的织轴张力均匀,填补了我国中 玻璃纤维整经机的空白,是提高布面质量和开发生产各种高品质玻璃纤维产品的优选设备。
一、产品名称
GA216玻璃纤维整经机一台套,包括整经机头壹台、分绞架壹台、筒子架壹套。

二、产品用途
专用于中 玻璃纤维产品的一次整经,为各种玻璃纤维织机提供高品质的织轴

三、主要技术参数
1、幅宽:1600-3600mm     8、筒子架头份:定制
2、卷绕直径:600-1000mm  9、筒子架锭距:定制
3、机械速度:2-100m/min  10、张力器型式:柱式张力器
4、速度精度:<2%        11、筒子架型式:定制
5、 片纱张力:6000N    12、供电要求:3相380V,50HZ,
6、 压辊压力:3000N    13、供气要求:0.3L/S6Mp
7、停车距离:小于2m

四、主要性能与技术特征
1、整机采用德国西门子PLC控制,机、电一体化设计,自动化程度高,稳定可靠。
2、张力棍采用高硬度的橡胶辊,橡胶硬度80°邵氏;气动阻尼控制张力,张力可调节。
3、织轴卷绕采用变频主轴电机,传动由矢量变频器驱动,PLC控制,达到织轴恒线速卷绕,以保证片纱张力恒定。4、气动式压辊加压方式,压辊的压力可调,加压宽度也自动调节。
5、气动式上落轴功能。
6、幅宽可调,以适应不同型式的织轴和各种幅宽的要求。
7、采用W型不锈钢定幅宽,电动调节筘的疏密和左右移动,筘座在主机运行时可自动上下左右摆动从而减小筘件的磨损。
8、筒子架配有红外线式断头检测装置,断头时自动停车。
9、筒子架配有柱式张力器来调节单纱张力,根据玻璃纤维的特性,筒子架所有的纱线通道均选用高硬度和超光洁度的氧化铝瓷件, 减小纱的磨擦。
10、分绞架采用气动控制,分绞时操作方便、省力。
11、 经长、匹长停车功能,长度误差小于±2%,根据工艺要求设定好经长和匹长,当整经长度到达时可自动停车。
12、采用 大屏幕(10.4寸)触摸屏,中文显示。可直观方便地设定和显示各种工艺参数如经长、速度、断头、产量、效率等。
13、全方位故障检测诊断功能,当机器发生故障不能运行时,可告诉你故障原因及排除方法。

五、主要器件的选用
1、 PLC:德国西门子(SIEMENS)        4、触摸屏:日本(eview)
2、矢量变频器:丹麦丹佛斯(Danfoss) 5、低压电器:法国施耐德(Schneider)
3、光栅传感器:日本光洋(KOYO)      6、气动元件:台湾雅德克 (AIRTAC)
