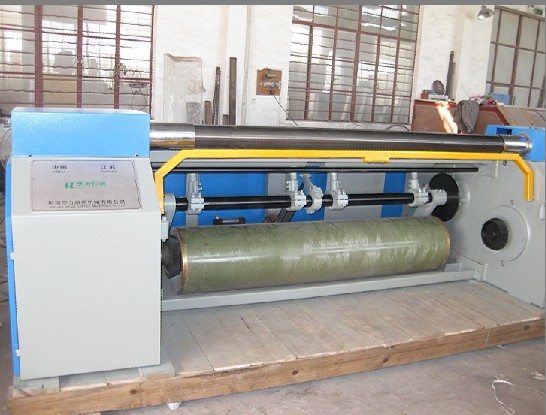

GA126系列新型高速分批整经机

点击:1021  发布日期:2021年04月13日

  概况:GA126系列新型高速分批整经机分为GA126A型、GA126B(带片纱张力控制)及GA126C型(松式整经设计),它们适用于各种短纤纱的分批整经(如果要加工长丝纤维,必须对现有的设备进行改动,具体内容本公司另有技术说明)是各类浆纱机与浆染联合机的理想配套产品。

主要技术、规格参数

主传动

  经轴传动采用变频电机直接拖动,变频调速,消除了采用压辊间接传动经轴方式给纱层造成的损伤。

压辊及加压

  采用先进的悬臂间接加压方式,消除了直接加压方式的跳动问题,经轴成形圆整,卷绕均匀,压辊升降由一独立气缸控制,停车制动时自动回退,有效防止压辊与纱磨擦。

电气控制系统

    德国西门子PLC控制,变频调速,触摸式显示屏操作,所用电气元件均采用国际知名品牌,技术先进,性能稳定可靠。

计长系统

  采用导纱辊与经轴双计长方案,计长准确,轴之间长度误差≤0.02%,大大地降低了纱的损耗。 卷绕密度控制

    两种控制方案。一种通过控制压辊的阻尼压力来控制卷绕密度,压辊压力150N~6000N可调(GA126A型采用此方案)。另一种采用一专用导纱辊,由PLC控制,根据设定的卷绕密度,自动控制喂纱量以达到所需的卷绕密度,该方案技术先进,控制,卷绕密度达0 .3~0.6g/cm3,完全满足松式整经要求(GA126C型采用此方案)

整经速度控制

  PLC根据设定的整经线速度值与编码器测量的实际线速度值、自动控制变频器的频率,从而达到整经恒线速卷绕,由于采用全数字控制(速度的设定、测量、控制)速度控制精度高。

张力控制

  单纱张力由筒子架张力器调节,GA126B型采用了一专用张力调节辊与测量机构,可由PLC根据设定的片纱张力在整个整经过程中自动控制片纱的张力恒定。

刹车

  经轴刹车采用钳制式制动,压辊制动为内涨式,导纱辊电磁制动,三辊由PLC控制同步制动。

上落轴与拍开、拍合机构

  电动机带动机械拍合机构,两边同步,拍合位置自动调节、拍合头有锥齿式与销轴式两种可选,上落轴可根据需要配一独立的气动传动机构。

筘齿机构

  采用W型精密伸缩筘具有横向的对准与经密调节功能、筘座可自动上下摆动从而减小筘片的磨损,配有一套间隙式吹风机构,保证筘齿的清洁、降低了断头率。
