高温高压调浆桶

点击:142  发布日期:2021年07月10日

一、产品用途及适用范围:
本产品是为适应新型化学浆料调制而设计的新型调浆设备。本机采用高低双速搅拌,具有高温、高压, 密封可靠,效率高,节能,质量好的优点。既能调煮化学浆料,又能调淀粉及合成浆料,并借桶内蒸汽压力输出浆液。
二、主要技术规格:
1、  工作压力:0.2MPa
2、  工作温度:132℃
3、 调浆桶容积:
全容积:1m3  实际工作容积:0.8m3
4、 配套动力:高速5.5KW  低速1.1KW
5、 主机外型尺寸:
(直径×高度)1160mm×2750mm
6、 主机重量:1250kg
7、 搅拌器转速:高速960r/mim 低速30 r/mim
8、    温控仪:
温控范围0~150℃
三、结构原理简介:
    高温高压调浆桶全机共分五大部分:桶体、给排系统、传动系统、搅拌器、电控部分。
1、桶体:桶体内壁为4mm厚不锈钢板,上、下封头为6mm厚不锈钢压制而成,外壳1mm厚不锈钢制作,桶体与外壳之间填满硅酸铝纤维为保护层,在上封头上开有人孔。在人孔的右侧设有两只视镜和一只板式液面视镜,下封头内设有环形蒸汽管,供煮浆时用。整个桶体具有强度高,稳定性能好,保温性能好等特点。
2、给排系统:整个给排系统(管路)将桶体与水、蒸汽、进料等连成一体,可由电脑通过控制电磁阀和气动薄膜阀控制整个调浆过程和出浆,给排系统零件全部采用不锈钢制作。
3、传动系统:
传动系统主要结构采用套轴式传动,即高低速轴同心,高速轴被套在低速轴里面,高低速既可分别传动,又可同时传动。高速轴电机经弹性联轴器直接驱动高速轴,低速轴电机经齿轮减速箱而转动。该设备的转轴密封采用机械密封,并有水冷系统,降低轴的温升,保持良好的润滑状态,延长使用寿命,保证密封可靠,从而确保整机性能并经久耐用。
4、搅拌器:
搅拌器由高速搅拌器和低速搅拌器组成。其中高速搅拌器由三只φ250mm带有导流筒的推进式叶轮组成,低速搅拌器系在导流筒外组成连接两片平行刮板组成;当高低速搅拌器同时旋转时,推进式搅拌器的旋转使浆液从中间压向桶底,然后沿桶壁向上翻,回到导流筒中,再压向桶底,低速搅拌的旋转,使浆液作圆周运动,在两种搅拌器同时作用下,使浆液激烈翻滚,达到快速溶解的目的。

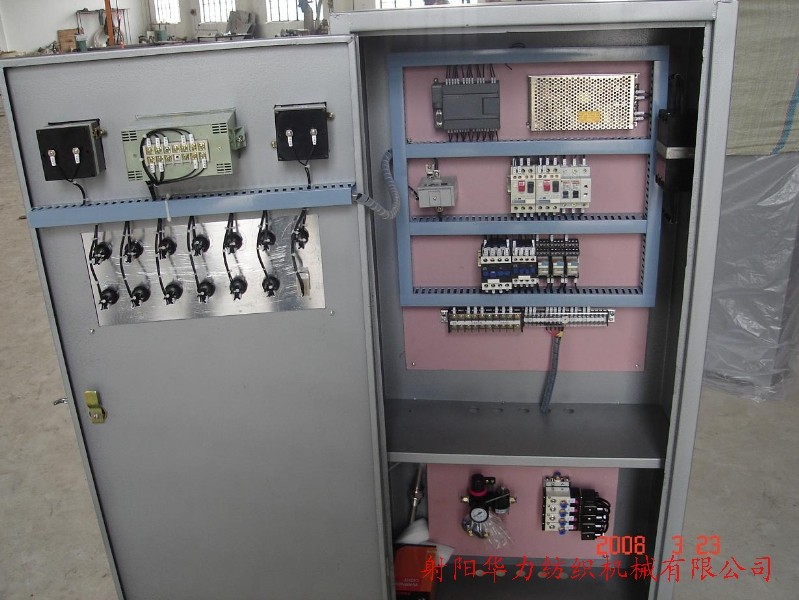

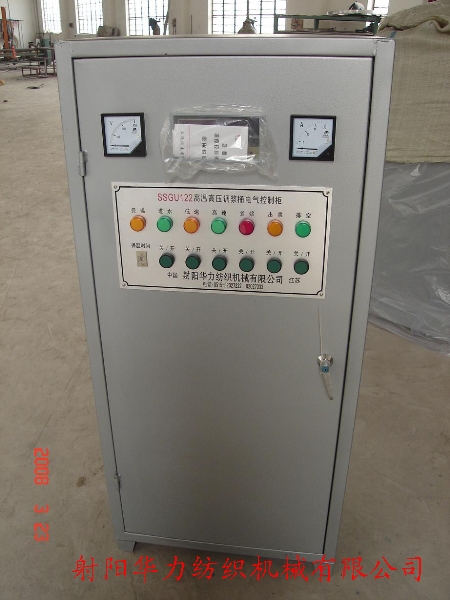

5、电控部分:
电控部分由可编程序控制器和温控仪及其它部件组成,电气可靠性好,可进行程序自动控制,使用即方便又安全可靠。
